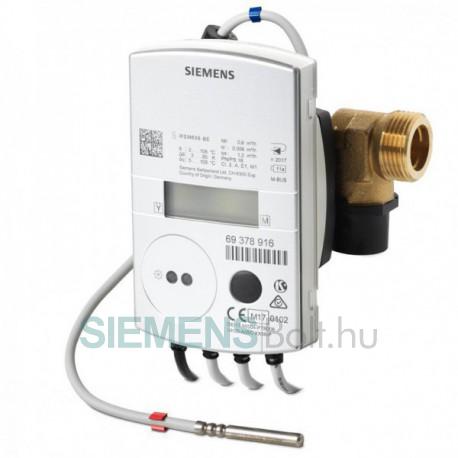

Siemens WSM615-BA/LG Ultrahangos hőmennyiségmérő Qn:1,5(0,6)m3/h 110mm b. hossz , 6 év élettartam, MBUS

térfogatáramainak és hőmennyiségeinek mérésére.
? Kopásmentestechnológia, mivel nem tartalmaz mozgó alkatrészeket
? EN 1434 és MID szerint engedélyezve, 2-es pontossági osztály
? Kompakt mérőeszközök különféle mérőcsövekkel kialakítva:
– WSx5.. magas minőségű kompozit műanyag mérőarmatúrával
– WSx6.. magas minőségű réz mérőarmatúrával
? Választható beépítési helyzet (vízszintesen vagy függőlegesen), visszatérő vagy
előremenő ágba (típustól függően)
? Méréstartomány a térfogatáram 1:100-a az EN 1434-nek megfelelően (a teljes
tartomány 1:1000)
? Optikai interfész EN 62056-21-szerint
? Vezetékes M-bus, vagy vezeték nélküli M-bus RF kommunikáció
? Elérhető normál fűtési mérőként, hűtési mérőként (opcionális) és kombinált
fűtés/hűtési mérőként egyaránt
? Öndiagnosztika

A fűtési (WSM5../WSM6..), hűtési (WSB5../WSB6..) és kombinált fűtés/hűtési
(WSN5../WSN6..) hőmennyiségmérők mérőkészülékek, melyek energiafogyasztási adatok
fizikailag korrekt mérésre használhatók. A készülékek magas minőségű műanyagból gyártott
mérőarmatúrából (WSx5..) vagy réz mérőarmatúrából (WSx6..), 2 db készre szerelt
hőmérséklet érzékelőből, és a számítóműből állnak és a hőfogyasztást a térfogatáramból és
a hőmérsékletkülönbségből számítják ki. A WS.. modellek kompakt készülékek, ezáltal
ideális megoldást jelentenek pl. apartmanok, lakóépületek hőfogyasztásának méréséhez.
Különböző változatokban érhetők el fűtési (WSM..), hűtési (WSB..), vagy kombinált
fűtés/hűtési (WSN..) hőfogyasztás mérésére.
Megkötés:
A hőmérséklet érzékelők a WS.. kompakt mérőkben nem cserélhetők.

Mérő kialakítása
A készülék a mérőarmatúrából, 2 db készre szerelt hőmérsékletérzékelőből, és a
számítóműből (elektronikából) áll. Az elektronika hosszú élettartamú elemmel szerelt, amely
akár 11 éves élettartamot tesz lehetővé.

Ultrahangos mérési alapelv
A térfogatáram mérése kopásmentes ultrahangos mérési elven történik, amely nem
tartalmaz mozgó/kopó alkatrészeket.
Egy adott időszak alatt a fűtőközegtől a fogyasztó felé átadott hőenergia nagysága arányos
az előremenő fűtési ág és a visszatérő ág közti hőmérséklet különbséggel, valamint az
átáramlott térfogatáram nagyságával.
A vízmennyiség mérése a mérőcsőben ultrahangos impulzusokkal történik, melyek
váltakozó irányba (áramlási iránnyal megegyezően, illetve azzal szembe) kerülnek
kibocsátásra. Az áramlási iránnyal szemben az időtartam a jel kibocsátása és fogadása
között nő, áramlási irányban kibocsátva csökken. A vízmennyiség ebből a mért
időkülönbségből kiszámítható (a vízsebesség és áramlási keresztmetszet alapján)
Az előremenő és visszatérő hőmérsékleteket platina érzékelőelemekkel mérjük.
A vízmennyiség, valamint az előremenő és visszatérő közti hőmérsékletkülönbség mérése
periodikusan ismétlésre kerül, majd ezeket a készülék egy termikus koefficienssel integrálja.
Ennek eredményeként meghatározza a fogyasztott hőenergia mennyiségét, mely tárolásra
és kijelzésre kerül kWh-ban, illetve a térfogatáram m3-ben.
A WS.. intelligens, adaptív hőmérsékletmérési algoritmusokat alkalmaz. Változó rendszer
körülmények esetében (pl. hirtelen megnövekvő áramlás), a WS.. egy időre átvált gyors
hőmérsékletmérési intervallumokra. Így gyakorlatilag a mérő mindig adaptálja saját
működését az aktuális rendszer körülményekhez és a rendszerben meglévő
hőmérsékleteket nagyon pontosan méri.

Számítómű
Minden mérőcsőhöz ugyanaz az integrált standard elektronikai egység tartozik.

Optikai kommunikációs interfész
A mérőeszközöket ellátták egy optikai kommunikációs interfésszel, mellyel a helyszínen
lehetséges az adatok kiolvasása, illetve a készülék beállítása egy WZR-OP-USP optikai
kiolvasó fej használatával, valamint az UltraAssist szoftver segítségével.

M-bus kommunikáció (opcionális)
A mérőeszközök távolról is kiolvashatók egy M-bus mester készülékkel, ha a mérőeszközök
M-bus kommunikciós képességgel rendelkeznek.

M-bus RF kommunikáció (opcionális)
Ha a mérőeszköz M-bus RF kommunikációs kivitelű, rádiós jelekkel távolról is kiolvasható.

Szabotázs jelzés
Ahhoz, hogy a mérőket kinyissák, a készülékek fedelén lévő hitelesítési szalagot el kell
szakítani.

Ön-diagnosztika
A mérő készülékek folyamatos önellenőrzéseket hajtanak végre, így biztosítva az esetleges
szerelési, működési vagy készülék hibák azonnali felismerését és kijelzését.

Adatlap letöltése (PDF formátum)
