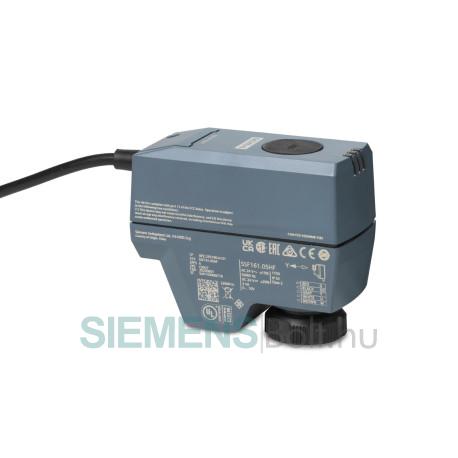

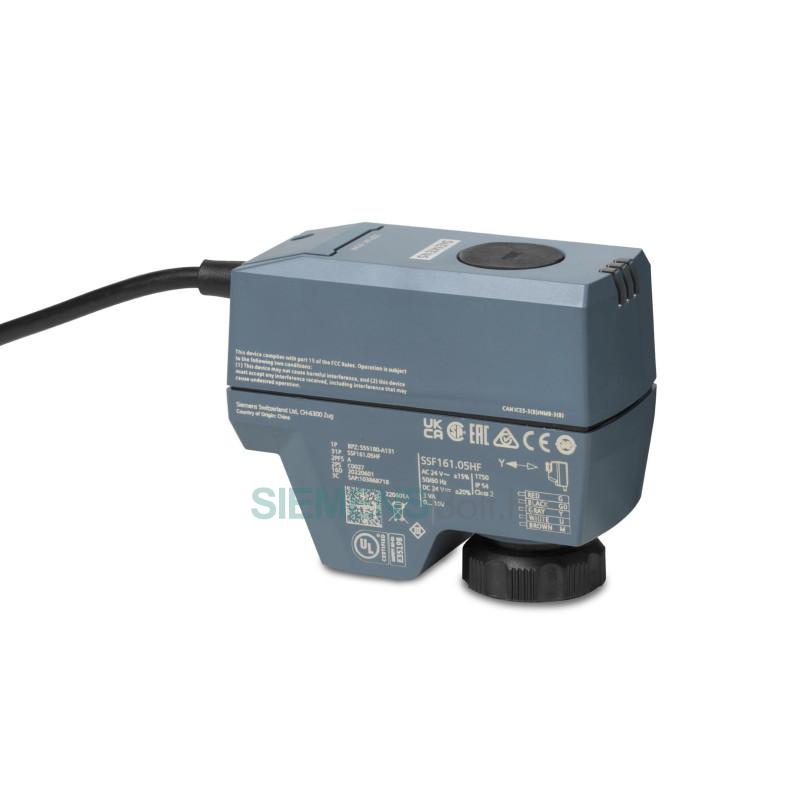

Siemens SSF161.05HF Szelepállító motor VVP47… VXP47… VMP47… szelepekhez AC 24 V DC0…10V 200 N szelepszár elmozdulás: 1.5 - 6 mm

Felhasználás:
2W..K.., 3W.., 4W.. kis szelepekhez: kompatibilis az SSF161.05HF mozgatóval
VVP.., VXP.., VMP.. kis szelepekhez: kompatibilis az SSF161.05HF, SSB161.05HF, SSC161.05HF mozgatókkal
Landis & Gyr VVG.., VXG.. szelepekhez: kompatibilis az SSC161.05HF mozgatóval
Tipikusan hűtött mennyezetekhez, VAV és fan coil készülékekhez
Max.10 db SSF161.05HF, SSB161.05HF, SSC161.05HF működtethető párhuzamosan, feltéve, hogy a vezérlőjel erőssége ezt biztosítani tudja.

Műszaki kialakítás:
Amikor a szelepmozgatót DC 0…10 V vezérlőjel működteti, annak hatására lineáris elmozdulás generálódik, amely a szelepszárra továbbítódik. Ez a mechanikus elmozdulás fogja szabályozni a szelepszár helyzetét.
Ha nincs külön megjelölve, akkor a jelen dokumentumban található működési leírás azokra a szeleptípusokra vonatkozik, amelyek teljesen le vannak zárva, amikor a szelepszár ki van tolódva, azaz amikor nincs rájuk a szelepmozgató felszerelve.

• Állítóerő: 200 N
• Szelepszár: 1.2 mm, 6.5 mm
• Energia felhasználás: 3 VA
• Futásidő: 12.5 s for 2.5 mm stroke
• Kábelhossz: 1,5 m
• Vezérlőjel: DC 0…10 V
• Védettség: IP54
• Környezeti hőmérséklet, működés: 1…50 °C
• Közeg hőmérséklet: 1…110 °C
• Környezeti páratartalom, működés: 5…95 % r.h.
• Méretek (SZ x Ma x Mé): 104.4 x 92.6 x 49 mm
• Szerelési hely: 360°
• Működtető feszültség: AC 24 V, DC 24 V
• Szín: Szürke
