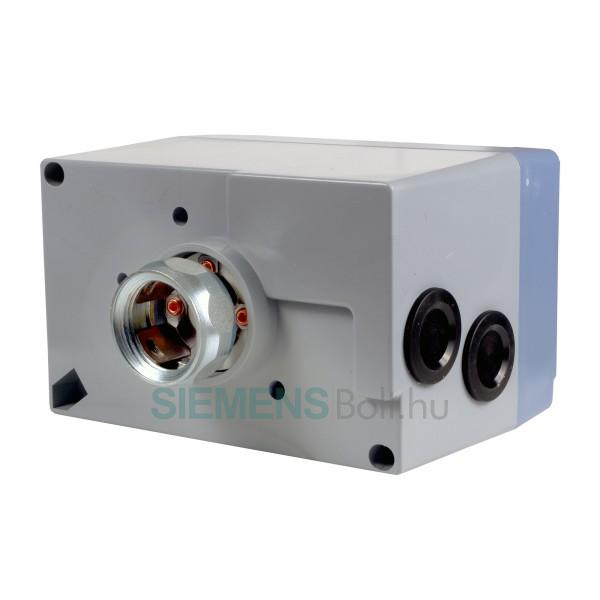

Amennyiben viszonteladó vagy projekthez tervez nagy mennyiségben vásárolni, kérje egyedi ajánlatunkat!Siemens SQS35.50 Elektromotoros szelepmozgató
SQS35.50
Új termék
- Tápfeszültség AC 230 V
- Vezérlőjel: 3-pont
- Működtető erő: 400 N
- Löket: 5,5 mm
- Közvetlenül a szelepre szerelhető, beállítási munkák nélkül
- Opcionális funkcióbővítés segédérintkezővel az SQS35.00, SQS35.03, SQS85.00, SQS85.03 esetén
- Választhatóan DIN 32 730 szerinti vészleállítási funkcióval vagy a nélkül
- Helyzetjelzéssel, kézi állítással a vészleállási funkció nélküli állítóművek esetén
- Helyzetjelzéssel, kézi állítás nélkül a vészleállási funkcióval rendelkező állítómvek esetén
A termék forgalmazása megszűnt, helyettesítő terméke az SAS31.50.
- Termék eltávolítása a kedvencek közül.
- Termék hozzáadása a kedvencekhez
- Nyomtatás
Adatlap
| Vezérlőjel | 3 pont |
| Működtető feszültség | AC 230V |
| Rugós visszatérítés | Van |
| Futásidő | 30+ sec |
További adatok
Alkalmazás:
A VVG44..., VVG55..., VVP45..., VMP43..., VMP44..., VMP45..., VXG44..., VXP45...VVI52... típussorozatba tartozó, 5,5 mm-es lökettel rendelkező áteresztő és háromjáratú szelepek működtetésére alkalmasak.
Alkalmazási terület IEC 721-3-3 szerinti 3K5 klímaosztály
Környezeti hőmérséklet: -5 ... +50 °C
Közeghőmérséklet a hozzá kapcsolt szelepben: +2 ...+130 °C
Az ASK30 szerelkészlet alkalmazásával valamennyi ex- Landis & Gyr 4mm, vagy 5,5 mm lökettel rendelkező szelep működtethető: X3i..., VVG45..., VXG45..., VXG46..., VVI51...
Funkciók:
Az irányváltó szinkronmotort 3-pont vezérlőjellel (SQS35... vagy SQS85...), vagy arányos, DC 0…10 V vezérlőjellel (SQS65, SQS65.5), vagy DC 2...10 V vezérlőjellel lehet működtetni. Ez hozza létre egy blokkolásbiztos hajtóművön keresztül a kívánt elmozdulást.
A 3-pont funkció esetén a vezérlés az Y1 vagy Y2 kapcson keresztül történik:
- Y1-re adott vezérőljel: a szelepszár befelé mozog, a szelep áteresztő irányban nyit.
- Y2-re adott vezérlőjel a szelepszár befelé mozog, a szelep áteresztő irányban zár.
- Nincs feszültség az Y1 vagy Y2 kapcson: a szelepszár az adott pozícióban marad.
|
Jellemző |
Érték |
|
Állítóerő |
400 N |
|
Szelepszár |
5.5 mm |
|
Futásidő |
150 s |
|
Védettség |
IP54 |
|
Környezeti hőmérséklet, működés |
-5...50 °C |
|
Közeg hőmérséklet |
1…130 °C |
|
Szerelési hely |
Vízszintestől felfelé |
|
Működtető feszültség |
AC 230 V |
|
Energia felhasználás |
5 VA |
|
Vezérlőjel |
3-pont |
|
Rugóvisszatérítési funkció |
Igen (8 s) |
